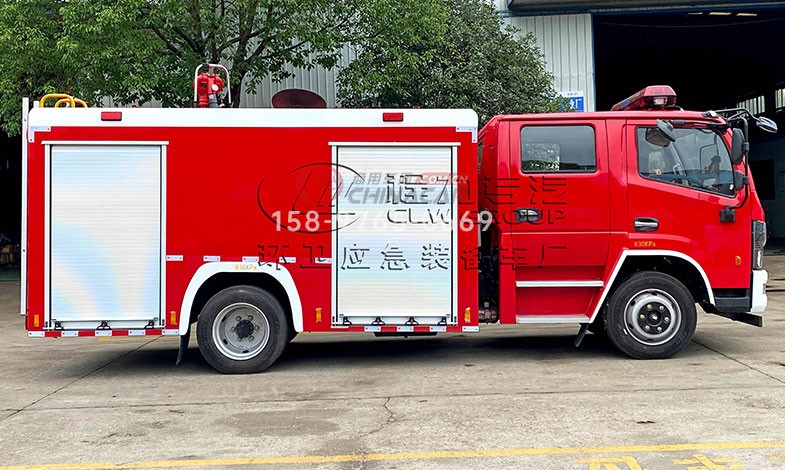

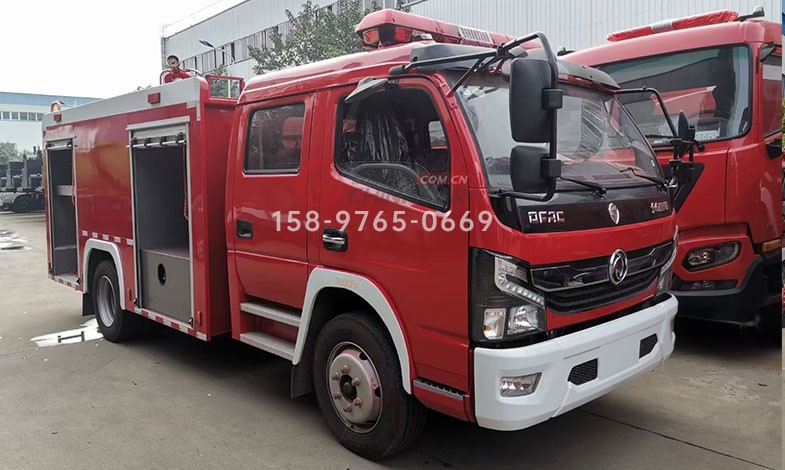

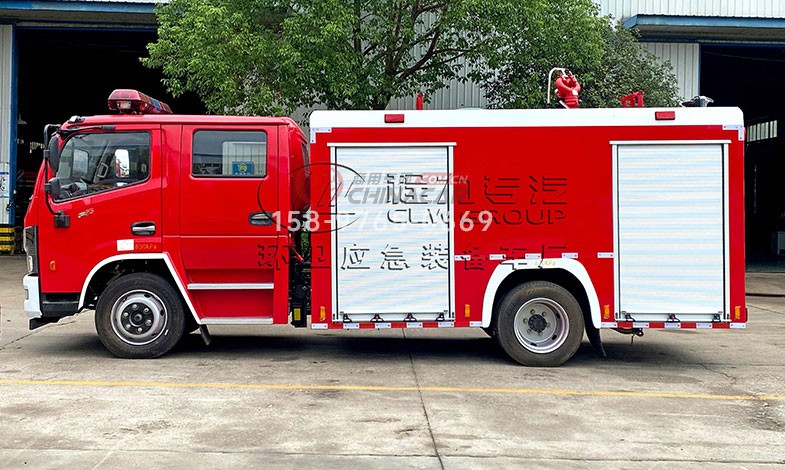

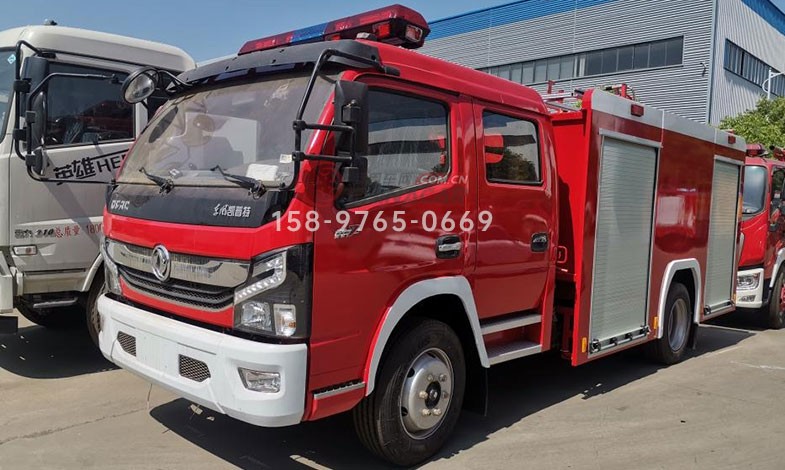

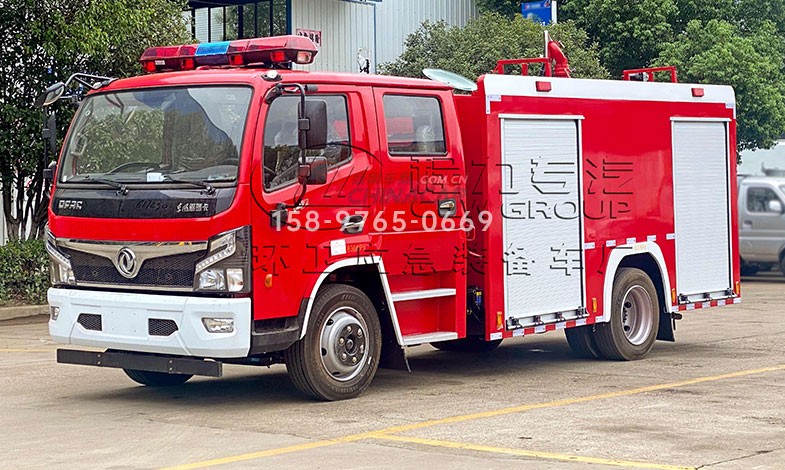

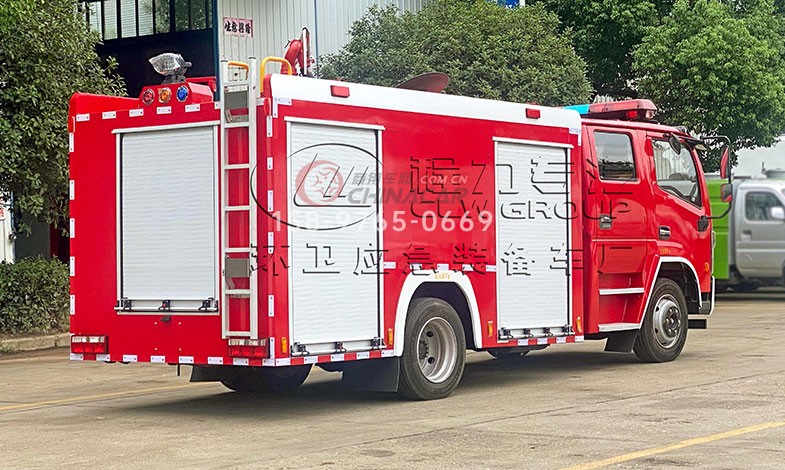

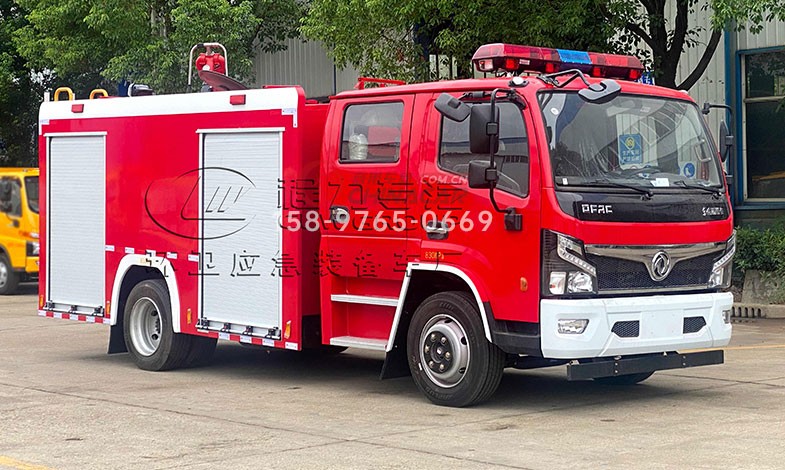

东风多利卡(国六)4吨泡沫消防车

2023-04-06 09:11:52   来源:    点击:

  国六多利卡4吨泡沫消防车是我厂采用中国二汽东风底盘为基础,设计生产的一款专业性,通用性极强的泡沫消防车,在设计过程中,结合我公司多年的消防车生产经验,更新换代的技术储备,与广大客户的使用反馈,确保了整车动力强劲,性能优越,功能齐全,安全稳定,操作方便快捷更符合消防战斗流程,为紧急作业争取每一秒。

东风多利卡(国六)4吨泡沫消防车整车主要技术参数

外形尺寸

6950*2200*2980(mm)

整车型号

CLW5100GXFPM40/DF型泡沫消防车

底盘

型号

东风汽车股份有限公司/EQ1125SJ8CDC

发 动 机

东风朝阳朝柴动力有限公司

型号

CY4SK361

功率

125kW

驱动型式

后轮驱动

轴    距

3800mm

排放标准

GB3847-2005,GB17691-2018国Ⅵ

驾驶室

结 构

双排座驾驶室

座位设置

2+3人

设备

除原车设备外,加装有取力器控制开关、100W警报器、回转警灯开关、电台电源线桩头;  车身外接充电装置,后排配备空气呼吸器靠背;

容 罐

容 量

水:2500Kg,泡沫1500Kg

材    质

水罐:优质碳钢,泡沫罐:优质不锈钢

结构

框架焊接。内设防荡板

设 备

2个人口孔,带有快速锁紧及开启装置。
2个液位指示器。
2个排污口,带不锈钢球阀。
2个注水口(左右各一)

工艺

焊接牢固、可靠,去除清理夹渣、虚焊等缺陷;焊后应对罐体做24小时静水压试验,确保不渗漏。

消防泵及管路系统配置参数

消 防 泵

CB10/30常压消防泵

流量

常压30L/s

压力

常压1.0

安装型式

后置

管路系统

吸水管路

水泵设有Φ100mm进水口,可从天然水源吸水或从液罐吸水。

出水管路

两侧各1个出水口;
                通过罐到罐顶部有1个直径≥89mm的水炮管路;

放余水管路

为保护水泵及各球阀,在管路中加装了放余水管路,并分别配有球阀

冷却水管路

为使取力器在工作中应付各种复杂情况,管路中配有一冷却水管路进出水管路中配不锈钢球阀。

泡沫比例混合器

环泵式,3%~6%

消防炮

型 号

PL24型消防炮

流 量

30(1/s)

射 程

水≥45m

压力

1.0MPa

位置

位于水罐顶部。

控  制

采用手动控制,带锁止机构,方便操作。

取力器

型 式

全功率夹心取力器

冷却方式

强制式水冷

润滑方式

飞溅式油润滑

器材箱及泵房

主要材质

骨架为优质钢,蒙板为冷轧板焊接结构

基本结构

器材箱内分隔采用型钢结构,牢固可靠,提高空间利用率和可变性。

开门

器材箱左右两侧均有铝合金卷帘门,轻便可靠、噪音小。

器材布置原则

所有器材放置确保战斗展开时队员不干涉;
按照使用频率和器材重量及外形放置器材;
按照战斗编成和器材使用逻辑关系放置器材;
按照人体行为科学放置器材

电器系统

车顶前面采用长排警灯(位于驾驶室前顶端);
                 车顶后配有24V、60W照明灯1只;
                 车辆两侧上方配有爆闪灯;下方安装侧标志灯;
               警报器功率为100W;警报器、警灯、爆闪灯电路为独立式附加电路,控制器件安装在驾驶室内。

总体技术要求

1、整车性能符合GB7956《消防车性能要求及试验方法》的规定。
2、整车外观保持一定的平整度,且符合有关规定。
3、所有铆接保持一定的密度,符合企标规定。
4、所有焊接牢固,光洁,平整,符合企标规定。
5、所有操作开关、仪表、器材架及车辆均有符合规范的铭牌标志。

随车文件

1) 底盘使用说明书     2) 底盘维修手册
3) 随车工具清单          4) 底盘号码拓印件
5)消防车使用说明书 6)整车合格证

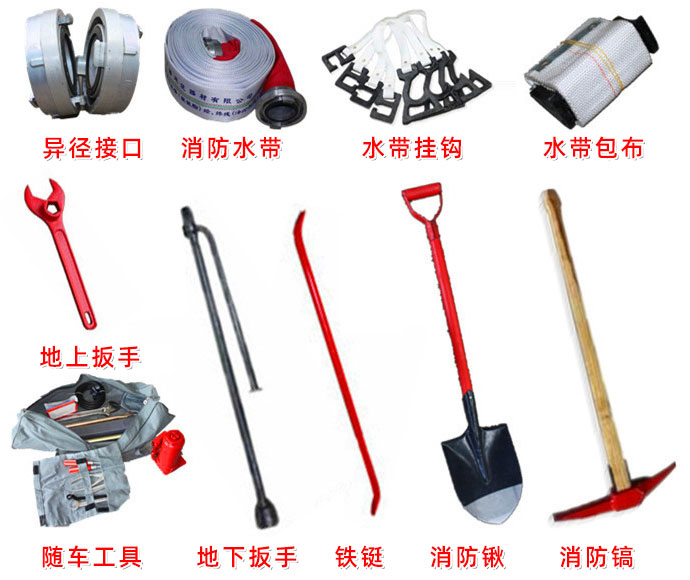

器材配备表

类 别

序号

泡沫消防车

数量

单位

备  注

         器材名

随车技术文件

1

消防车使用说明书

1



2

消防车器材配置表

1



3

汽车底盘使用说明书

1



4

汽车底盘合格证

1



5

消防泵使用说明书

1



6

随车附件(工具)

1

原底盘随车附件、工具

灭 火 器 材

1

消防吸水管

2

     4000mm×2

2

滤水器

1



3

分水器

1



4

集水器

1



5

∈65×20m水带

4

        常压

6

∈80×20m水带

2

        常压

7

异径接口

2



8

异型接口

1



9

消防大斧

1



10

水带包布

4



11

护带桥

1



12

水带挂钩

4



13

地上消火栓扳手

1



14

地下消火栓扳手

1



15

吸水管扳手

2



16

消防水枪

2

  直流开关开花各一支

17

消防桶

1



18

空气泡沫枪

1



破拆救生工具

1

灭火器

1



2

铁锹

1



3

消防腰斧

1



4

丁字镐

1



5

铁铤

1
