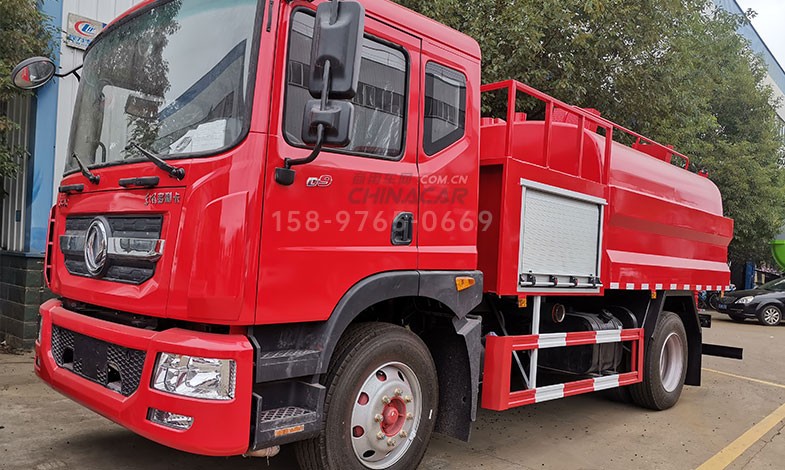

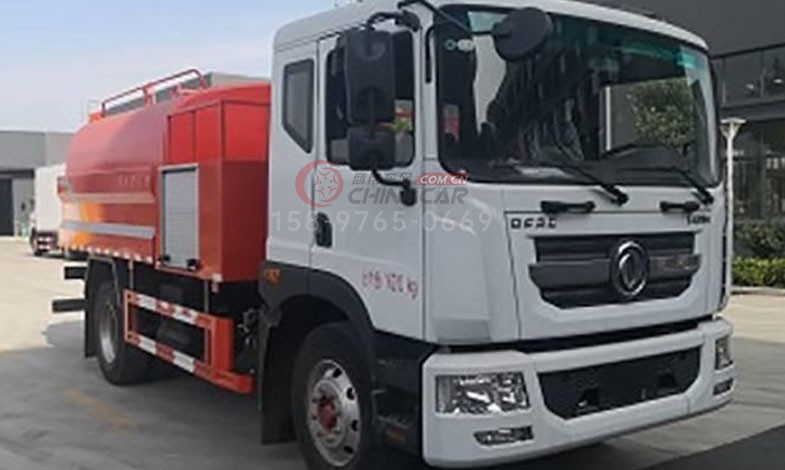

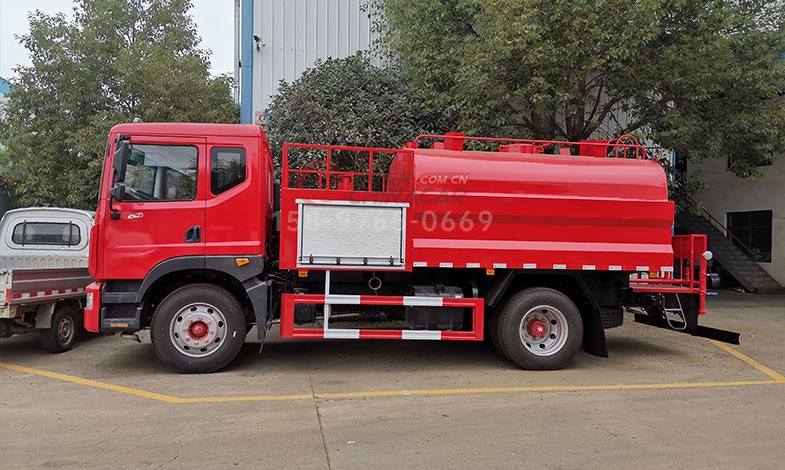

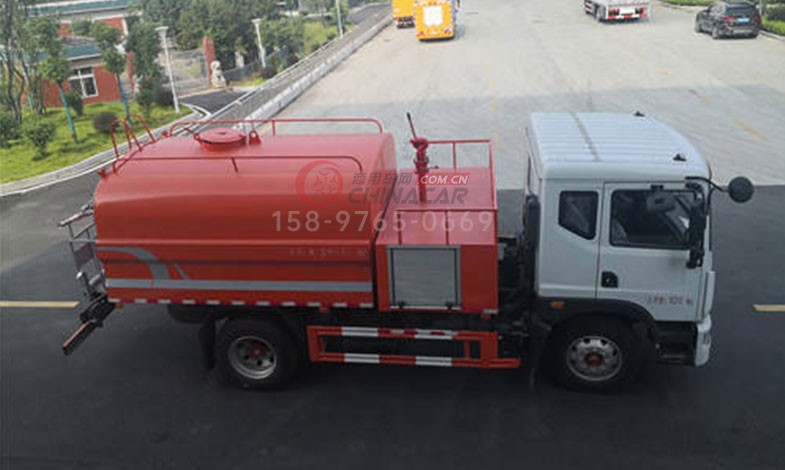

东风多利卡D9消防洒水车(10吨)

公告型号

CLW5160GSS6RJ洒水车

外形尺寸

7750×2500×3200(mm)

底盘型号

东风EQ1165LJ9CDE型底盘

上装容积

10方

整车轴距

3950mm

驱动型式

4X2后轮驱动

功    率

143KW

最高车速

105km/h

驾驶室

结 构

一排半驾驶室

座位设置

3 人

容 罐

容 量

水：10000L

材 质

水罐-优质碳钢

结 构

矩圆形水罐体，内设隔板

设 备

1个人口孔，带有快速锁紧及开启装置。
                 1个液位指示器。
                 1个排污口，带不锈钢球阀。
               2个注水口（左右各一）

消 防 泵

CB10/40消防泵

流 量

低压40L/s

压 力

低压1.0

管路系统

吸水管路

水泵设有Φ125mm进水口，可从天然水源吸水或从液罐吸水。

出水管路

两侧各1个出水口； 通过罐到罐顶部有1个直径89mm的水炮管路； 在车身上还设有一套前冲后洒管路，可用于日常冲洗路面，洒水降尘等；

放余水管路

为保护水泵及各球阀，在管路中加装了放余水管路，并分别 配有球阀。

消防炮

型 号

PS40W型消防炮（安装于泵房顶部）

流 量

≥40（l/s）

射 程

水≥55m

压 力

1.0MPa

取力器

型 式

全功率夹心取力器

润滑方式

飞溅式油润滑

器材箱及泵房

材 质

骨架为优质钢,蒙板为铝合金板粘接结构

结 构

在罐体前部，下半部分为泵房；

开    门

泵房左右两侧均有铝合金卷帘门，轻便可靠、噪音小。

电器系统

车顶前面采用长排警灯（位于驾驶室前顶端）；
               警报器功率为100W；警报器、警灯、爆闪灯电路为独立式附加电路，控制器件安装在驾驶室内。

总体技术要求

1、整车性能符合消防洒水车的相关规定。
                 2、所有铆接保持一定的密度，符合企标规定。
               3、所有焊接牢固，光洁，平整，符合企标规定。

类 别

序号

消防洒水车

数量

单位

备  注

器材名称

随车技术文件

1

消防车使用说明书

1

本

2

消防车器材配置表

1

单

3

汽车底盘使用说明书

1

本

4

随车附件（工具）

1

套

原底盘随车附件、工具

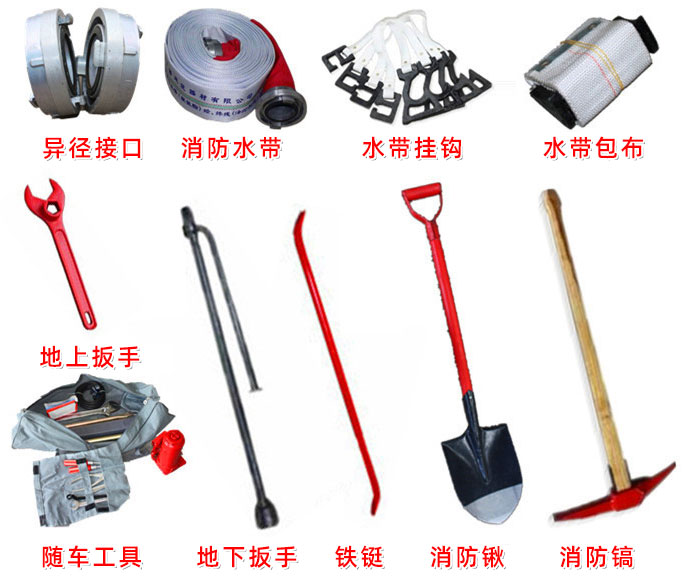

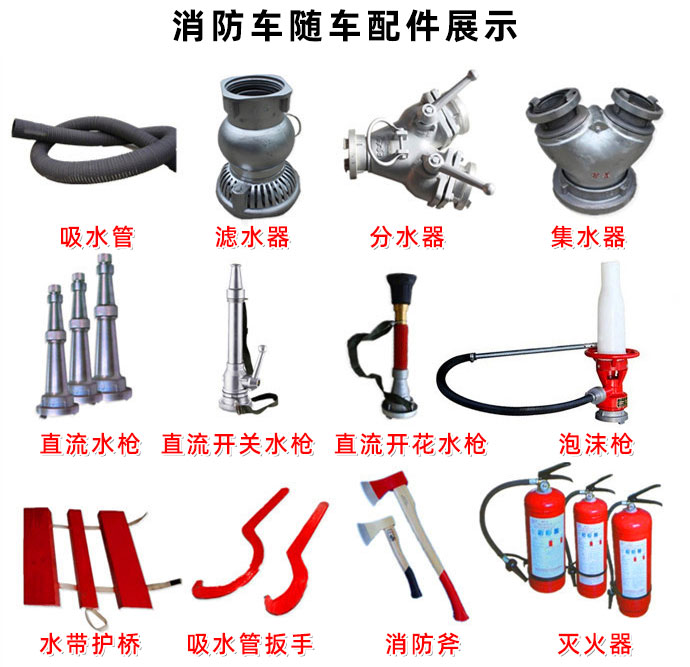

灭 火 器 材

1

消防吸水管

2

根

4000mm×2

2

滤水器

1

件

3

分水器

1

件

4

∈65×20m水带

2

盘

常压

5

∈65×10m水带

2

盘

常压

6

异径接口

2

件

7

地上消火栓扳手

1

件

8

吸水管扳手

2

件

9

消防水枪

2

支

直流开关开花各一支
